ポール式モニターアーム
GRND-MA VM-D51
Color
自由自在で楽な角度調整でデスクを有効活用！
付属のケーブルホルダーでモニター周りの配線スッキリ。
クランプ式・グロメット式どちらでも設置可能。
ショート
アーム
1画面
3軸式
対応
サイズ
耐荷重
VESA
規格対応
75×75mm
100×100mm
クランプ式
グロメット式
ポール式モニターアーム
GRND-MA VM-D51
Color
自由自在で楽な角度調整でデスクを有効活用！
付属のケーブルホルダーでモニター周りの配線スッキリ。
クランプ式・グロメット式どちらでも設置可能。
ショート
アーム
1画面
3軸式
対応
サイズ
耐荷重
VESA
規格対応
75×75mm
100×100mm
クランプ式
グロメット式
ポール式モニターアーム
GRND-MA VM-D51
Color
自由自在で楽な角度調整でデスクを有効活用！
付属のケーブルホルダーでモニター周りの配線スッキリ。
クランプ式・グロメット式どちらでも設置可能。
ショート
アーム
1画面
3軸式
対応
サイズ
耐荷重
VESA
規格対応
75×75mm
100×100mm
クランプ式
グロメット式

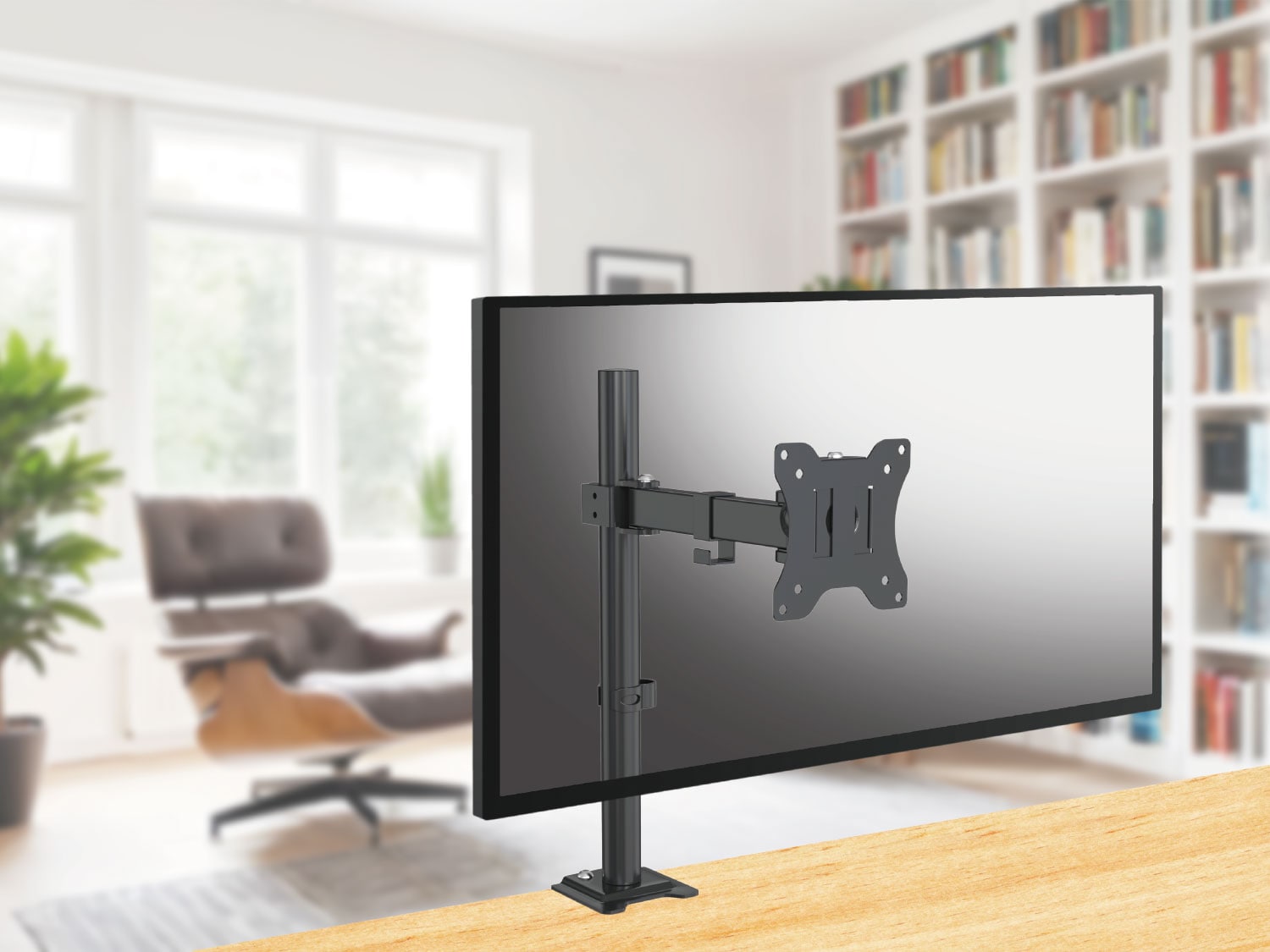

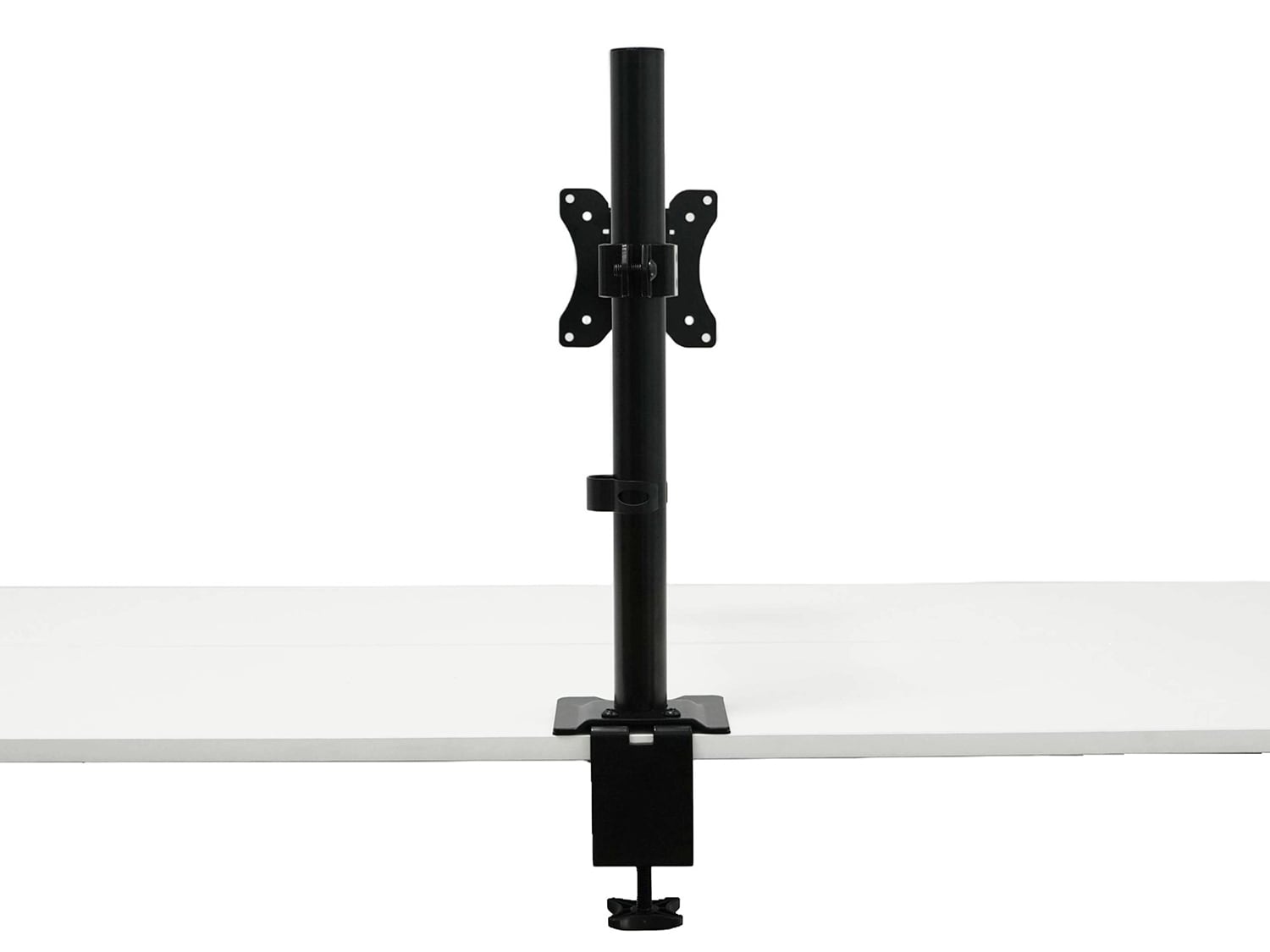

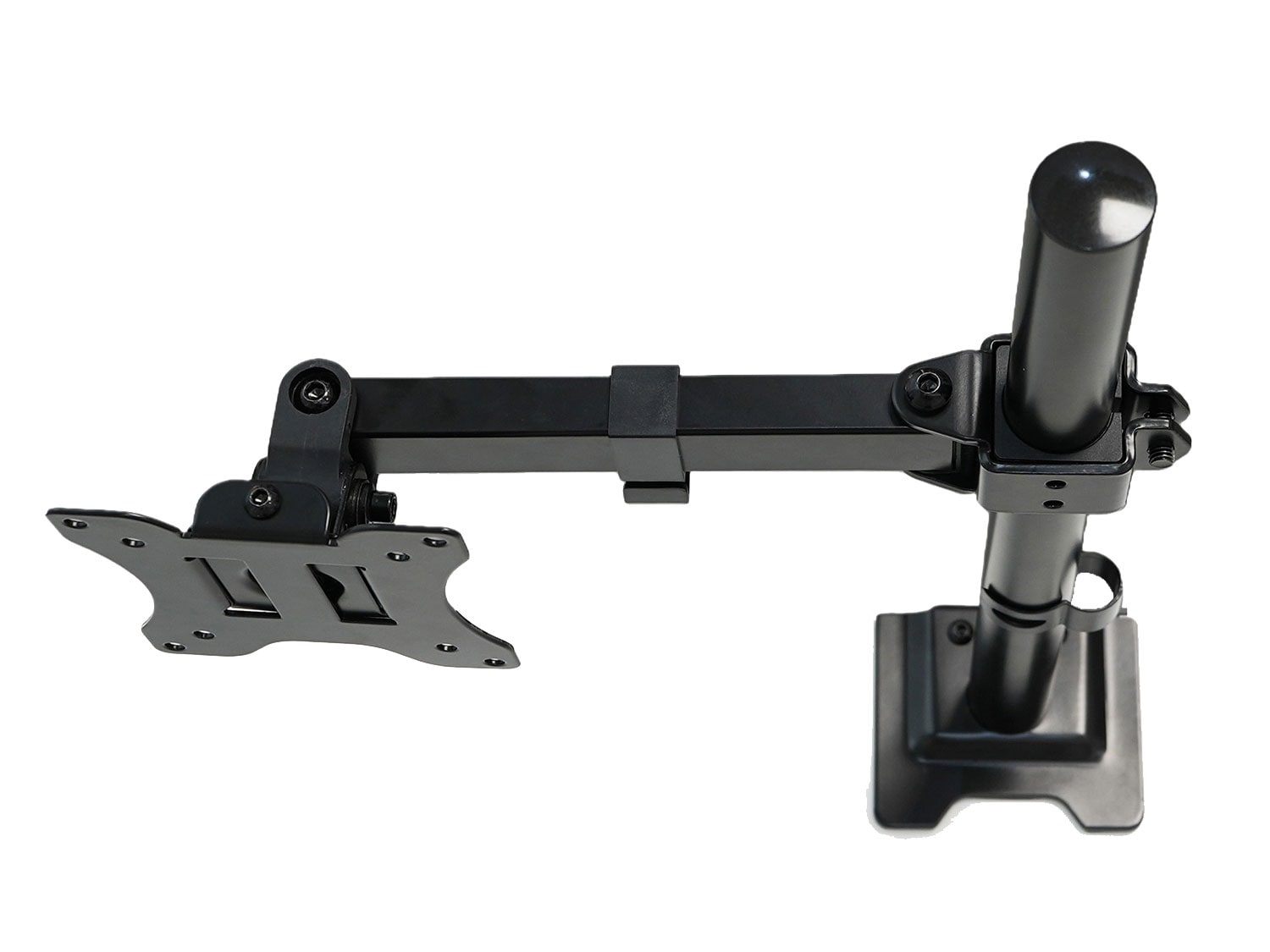

ポール式アームで自在に調整。デスクがスッキリ！
スムーズにモニターの位置を調整できる、ポール式のモニターアームです。大きくて重いモニターでも、軽々と動かすことができ、高さや角度を自由に設定可能。上下（90°／-45°）、左右（各90°）と自在に回転できるため、自分の目線や姿勢に合わせた最適なポジションに調整できます。その結果、長時間の作業でも疲れにくく、肩こりや姿勢の悪化を予防します。さらに、付属のケーブルホルダーが配線をすっきりまとめ、デスク周りを整頓＆省スペース化。在宅ワークやゲームなど、さまざまなシーンで活躍します。
ポール式アームで自在に調整。デスクがスッキリ！
スムーズにモニターの位置を調整できる、ポール式のモニターアームです。大きくて重いモニターでも、軽々と動かすことができ、高さや角度を自由に設定可能。上下（90°／-45°）、左右（各90°）と自在に回転できるため、自分の目線や姿勢に合わせた最適なポジションに調整できます。その結果、長時間の作業でも疲れにくく、肩こりや姿勢の悪化を予防します。さらに、付属のケーブルホルダーが配線をすっきりまとめ、デスク周りを整頓＆省スペース化。在宅ワークやゲームなど、さまざまなシーンで活躍します。

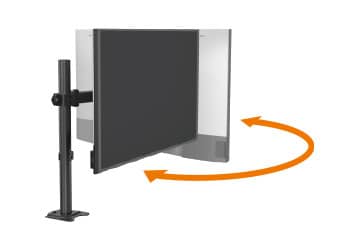

左右に±90°回転

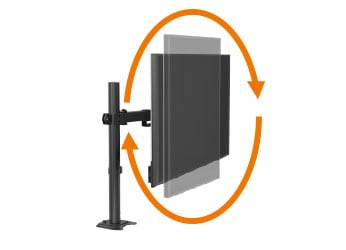

モニターを360°回転

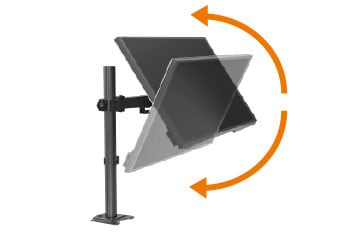

上90°／下45°回転
左右に±90°回転
モニターを360°回転
上90°／下85°回転
二通りの取り付けが可能
天板をクランプで挟み込んで固定するクランプ式、天板の穴を通して固定するグロメット式、お使いのデスクに合わせた二通りの取り付けが可能です。

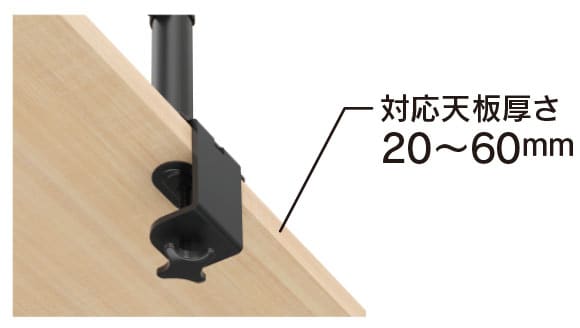

天板をクランプで挟み込んで固定
クランプ式

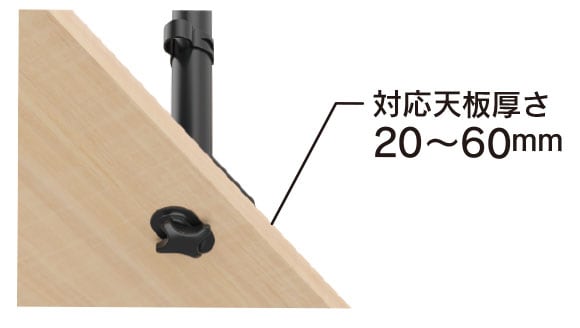

天板の穴を通して固定
グロメット式
75／100VESA規格対応
75／100VESA規格（※）対応。75×75mm、100×100mmの2タイプに対応しています。
※VESA規格とは、テレビや液晶ディスプレイなどを、壁掛け金具やアーム、スタンドなどに取り付ける際に使うネジ穴の間隔について定められた国際標準規格です。
※VESAマウントインターフェース規格（FPMPMI）100mm／75mmに対応していないモニターは取り付けられません。
二通りの取り付けが可能
天板をクランプで挟み込んで固定するクランプ式、天板の穴を通して固定するグロメット式、お使いのデスクに合わせた二通りの取り付けが可能です。
天板をクランプで挟み込んで固定
クランプ式
天板の穴を通して固定
グロメット式
75／100VESA規格対応
75／100VESA規格（※）対応。75×75mm、100×100mmの2タイプに対応しています。
※VESA規格とは、テレビや液晶ディスプレイなどを、壁掛け金具やアーム、スタンドなどに取り付ける際に使うネジ穴の間隔について定められた国際標準規格です。
※VESAマウントインターフェース規格（FPMPMI）100mm／75mmに対応していないモニターは取り付けられません。
商品仕様
| 型番 | GRND-MA VM-D51 |
| 商品名 | ポール式モニターアーム |
| カラー | 1色：ブラック（BK） |
| JANコード | 4582794733778 |
| アームタイプ | ポール式 シングルアーム／ショート |
| 対応モニターサイズ | 13～27インチ |
| 耐荷重 | 最大 約8kg |
| ディスプレイ取付部 可動範囲 | チルト（傾き）：上90°／下45° パン（首振り）：左90°／右90° 回転：360° |
| 対応VESA規格 | 75×75／100×100 |
| 取付可能天板 | [クランプで取り付ける場合] 厚さ：20～60mm 奥行：100mm以上 幅：110mm以上 |
| [グロメットで取り付ける場合] 厚さ：20～60mm 奥行：100mm以上 幅：110mm以上 天板穴：直径11～55mm |
|
| サイズ（W×D×H） | 約115×315×400mm |
| 質量 | 約1850g |
| 材質 | SPCC（冷間圧延鋼板）、 SPHC（熱間圧延鋼板）、 ABS、強化ナイロン樹脂 |

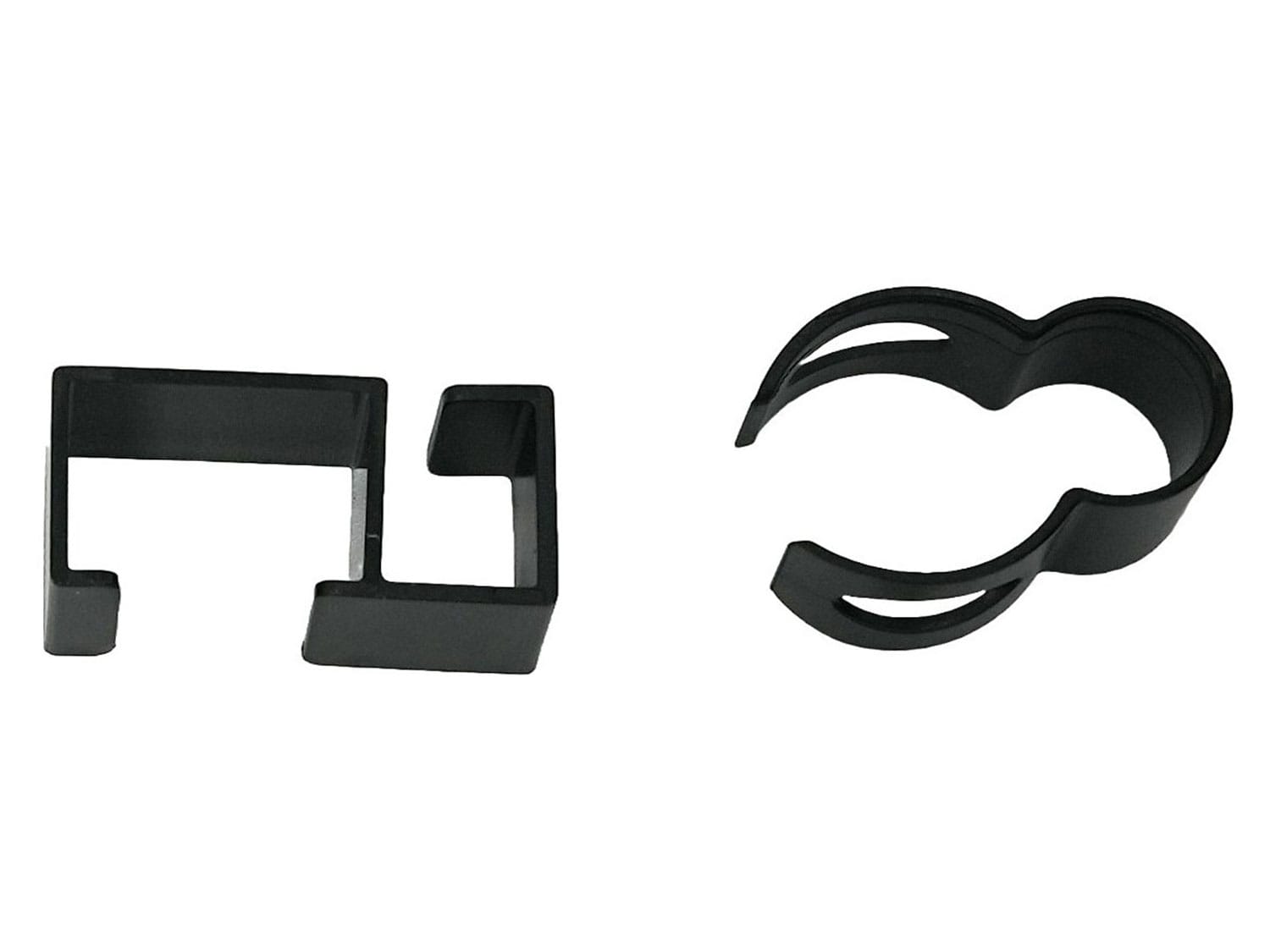

| 付属品 | モニター取付ネジ（M4×12mm）×4、固定ネジ（M6×8mm）×3、ケーブルホルダー、（ポール用）×1個、（アーム用）×1個、六角レンチ（S＝4mm、S＝5mm）×各1 |
| 取扱説明書 | 〇 |
| 保証期間 | 6ヶ月 |
| 発売日 | 2025年07月24日 |

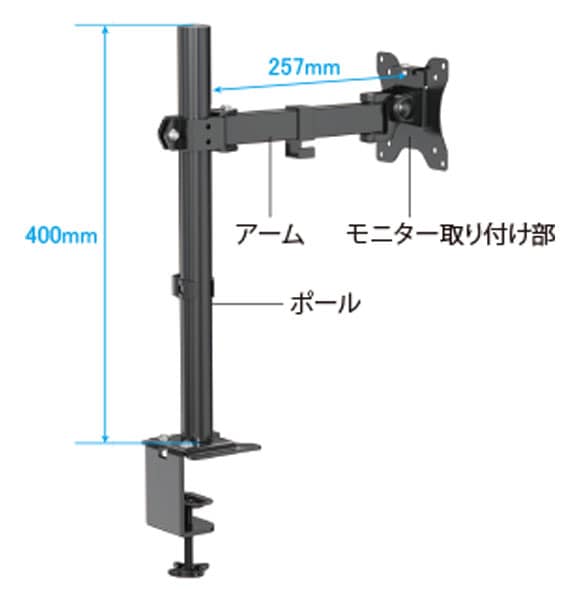

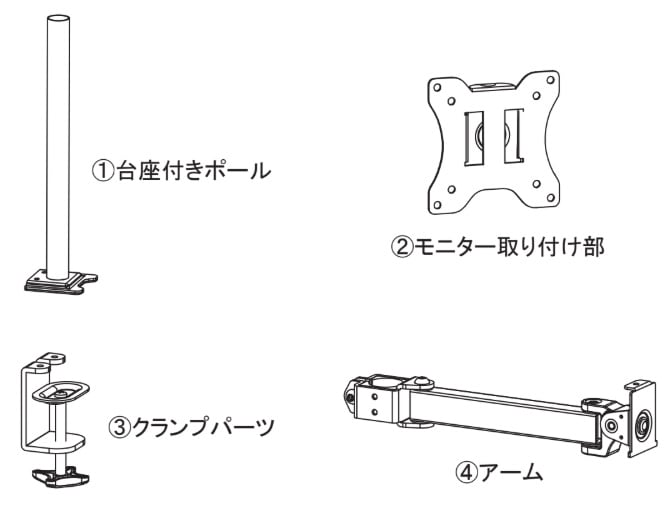

各部名称

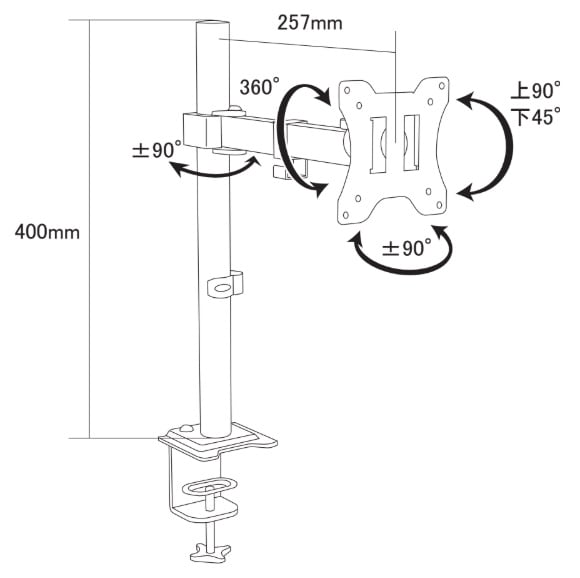

商品サイズ／可動範囲
各部名称
商品サイズ／可動範囲
デスクへの固定方法

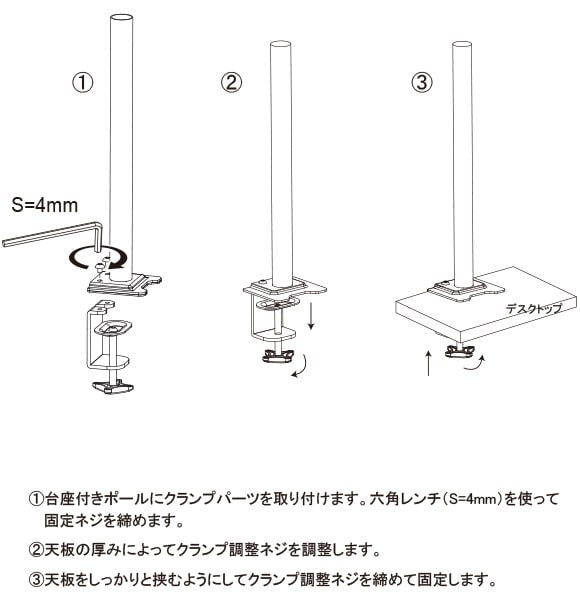

クランプ式

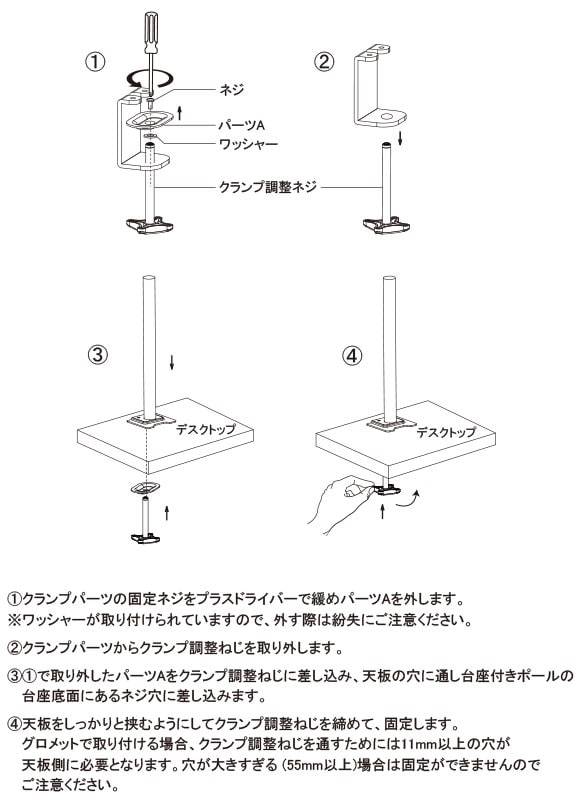

グロメット式

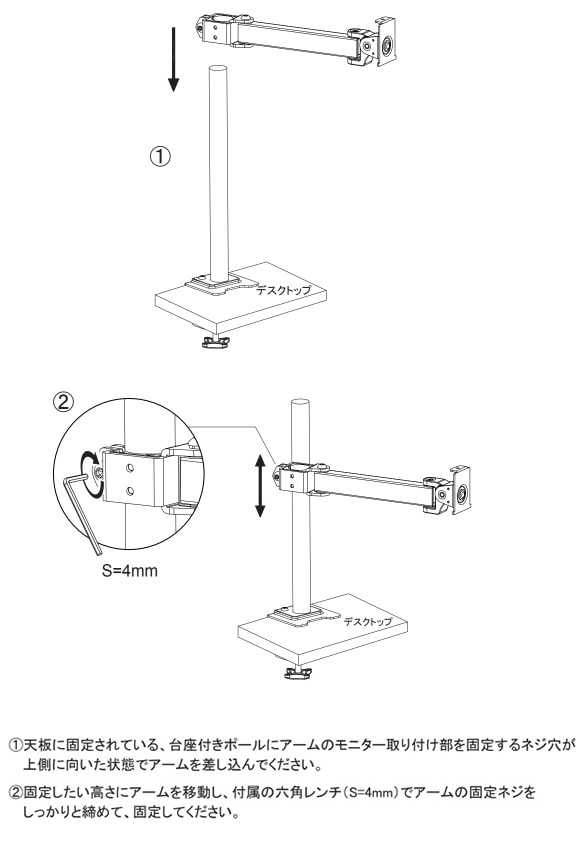

アームの固定方法

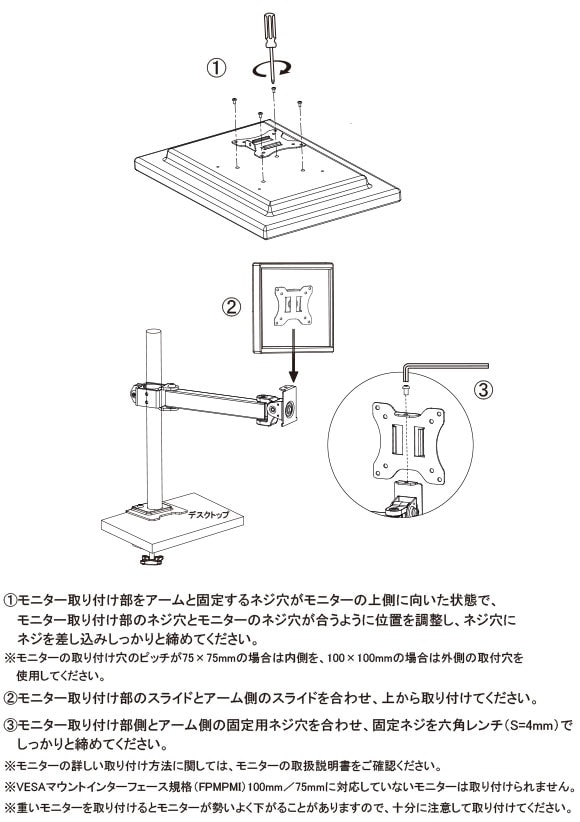

モニターの取り付け方法
デスクへの固定方法
クランプ式
グロメット式
アームの固定方法
モニターの取り付け方法
- 特長
-
ポール式アームで自在に調整。デスクがスッキリ！
スムーズにモニターの位置を調整できる、ポール式のモニターアームです。大きくて重いモニターでも、軽々と動かすことができ、高さや角度を自由に設定可能。上下（90°／-45°）、左右（各90°）と自在に回転できるため、自分の目線や姿勢に合わせた最適なポジションに調整できます。その結果、長時間の作業でも疲れにくく、肩こりや姿勢の悪化を予防します。さらに、付属のケーブルホルダーが配線をすっきりまとめ、デスク周りを整頓＆省スペース化。在宅ワークやゲームなど、さまざまなシーンで活躍します。
ポール式アームで自在に調整。デスクがスッキリ！
スムーズにモニターの位置を調整できる、ポール式のモニターアームです。大きくて重いモニターでも、軽々と動かすことができ、高さや角度を自由に設定可能。上下（90°／-45°）、左右（各90°）と自在に回転できるため、自分の目線や姿勢に合わせた最適なポジションに調整できます。その結果、長時間の作業でも疲れにくく、肩こりや姿勢の悪化を予防します。さらに、付属のケーブルホルダーが配線をすっきりまとめ、デスク周りを整頓＆省スペース化。在宅ワークやゲームなど、さまざまなシーンで活躍します。
左右に±90°回転
モニターを360°回転
上90°／下45°回転
左右に±90°回転
モニターを360°回転
上90°／下85°回転
二通りの取り付けが可能
天板をクランプで挟み込んで固定するクランプ式、天板の穴を通して固定するグロメット式、お使いのデスクに合わせた二通りの取り付けが可能です。
天板をクランプで挟み込んで固定
クランプ式天板の穴を通して固定
グロメット式75／100VESA規格対応
75／100VESA規格（※）対応。75×75mm、100×100mmの2タイプに対応しています。
※VESA規格とは、テレビや液晶ディスプレイなどを、壁掛け金具やアーム、スタンドなどに取り付ける際に使うネジ穴の間隔について定められた国際標準規格です。
※VESAマウントインターフェース規格（FPMPMI）100mm／75mmに対応していないモニターは取り付けられません。二通りの取り付けが可能
天板をクランプで挟み込んで固定するクランプ式、天板の穴を通して固定するグロメット式、お使いのデスクに合わせた二通りの取り付けが可能です。
天板をクランプで挟み込んで固定
クランプ式天板の穴を通して固定
グロメット式75／100VESA規格対応
75／100VESA規格（※）対応。75×75mm、100×100mmの2タイプに対応しています。
※VESA規格とは、テレビや液晶ディスプレイなどを、壁掛け金具やアーム、スタンドなどに取り付ける際に使うネジ穴の間隔について定められた国際標準規格です。
※VESAマウントインターフェース規格（FPMPMI）100mm／75mmに対応していないモニターは取り付けられません。 - 仕様
-
商品仕様
型番 GRND-MA VM-D51 商品名 ポール式モニターアーム カラー 1色：ブラック（BK） JANコード 4582794733778 アームタイプ ポール式 シングルアーム／ショート 対応モニターサイズ 13～27インチ 耐荷重 最大 約8kg ディスプレイ取付部 可動範囲 チルト（傾き）：上90°／下45°
パン（首振り）：左90°／右90°
回転：360°対応VESA規格 75×75／100×100 取付可能天板 [クランプで取り付ける場合]
厚さ：20～60mm
奥行：100mm以上
幅：110mm以上[グロメットで取り付ける場合]
厚さ：20～60mm
奥行：100mm以上
幅：110mm以上
天板穴：直径11～55mmサイズ（W×D×H） 約115×315×400mm 質量 約1850g 材質 SPCC（冷間圧延鋼板）、 SPHC（熱間圧延鋼板）、 ABS、強化ナイロン樹脂 付属品 モニター取付ネジ（M4×12mm）×4、固定ネジ（M6×8mm）×3、ケーブルホルダー、（ポール用）×1個、（アーム用）×1個、六角レンチ（S＝4mm、S＝5mm）×各1 取扱説明書 〇 保証期間 6ヶ月 発売日 2025年07月24日 各部名称
商品サイズ／可動範囲
各部名称
商品サイズ／可動範囲
- 使用方法
-
デスクへの固定方法
クランプ式
グロメット式
アームの固定方法
モニターの取り付け方法
デスクへの固定方法
クランプ式
グロメット式
アームの固定方法
モニターの取り付け方法

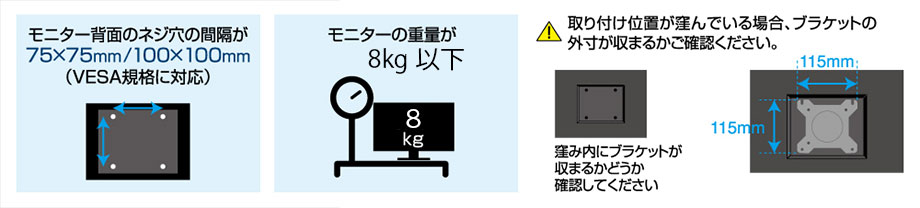

Q. 対応モニターを教えてください
A. 取り付け可能かどうか、モニター背面のネジ穴と重量を確認してください。以下の条件を満たしていれば取り付け可能です。
●モニター背面ネジ穴の間隔：75×75mm／100×100mm
●モニター重量：8kgまで
※VESAマウントインターフェース規格（FPMPMI）100mm／75mmに対応していないモニターは取り付けられません。
